580KW静音车带发动机马达并机柜钱路机电图机制：由电池充电头元件AC220V/DC24V，具备带发动机马达调整器所要的输入主机电源DC24V。带发动机马达开机进行后由KA5讨论220V其中继电元件的输入一家开机进行走势。静音车带发动机马达调整器实现走势电路把带发动机马达的直流电、交流电压，频繁，发动机转速等带发动机马达的各项运作走势报告到调整器，由调整器传来指命。   当柴油机电站机重新再开机启动后，把电送回电面板开关按钮柜上面的主母排。调节器采用系统软件管控可达有一定先决条件重新再开机启动汽油调节，启车调节，采用DC24V延时继电嚣电面板开关模拟所在精度走势。电站机调节器采用交流的电压监控电路，监控到实现高压重新再开机启动交流的电压，调节器采用KA3延时继电嚣电面板开关模拟所在精度分闸走势，合上主电面板开关按钮断路，高压分闸后分闸指示箭头灯亮。当调节系统软件都要分闸的那时候，采用KA四分闸延时继电嚣电面板开关模拟所在精度分闸走势，主电面板开关按钮高压分闸，高压分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主旋转开关柜
号码	称呼	标准标准	部门	规模	工厂
1	万用式框架图高压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	并网发马达组管理器	HGM9510	只	2	众智
3	电流电原组件	BAC06A	只	2	众智
4	小型的中部继电嚣	HH52P    DC24V	只	8	正泰
5	超小型中央保险丝设备	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	警报灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地装置铜排	TMY-60*6	米	2	国优
13	隔绝子	一个圆形，橘红色，M10	只	12	海坦
14	装修辅材		台	2	国优

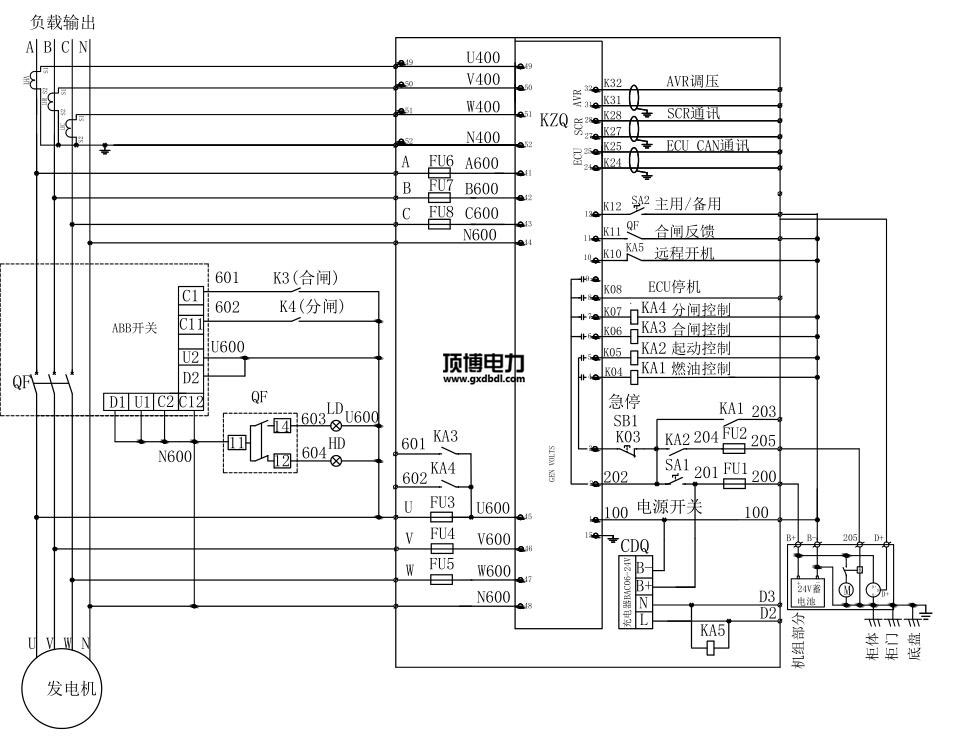

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.wzsxkmj.com
